Paralaksa w lunecie — co to jest i jak ją ustawić

Paralaksa w lunecie to sytuacja, w której obraz celu i siatka celownicza nie leżą w tej samej płaszczyźnie. Skutek: gdy przesuniesz oko za okularem, cel przeskakuje względem krzyża, choć ani broń, ani cel się nie ruszyły.

Ten artykuł mówi, skąd to się bierze, ile realnie kosztuje — bo da się to policzyć — i jak ustawić paralaksę tak, żeby przestała kosztować.

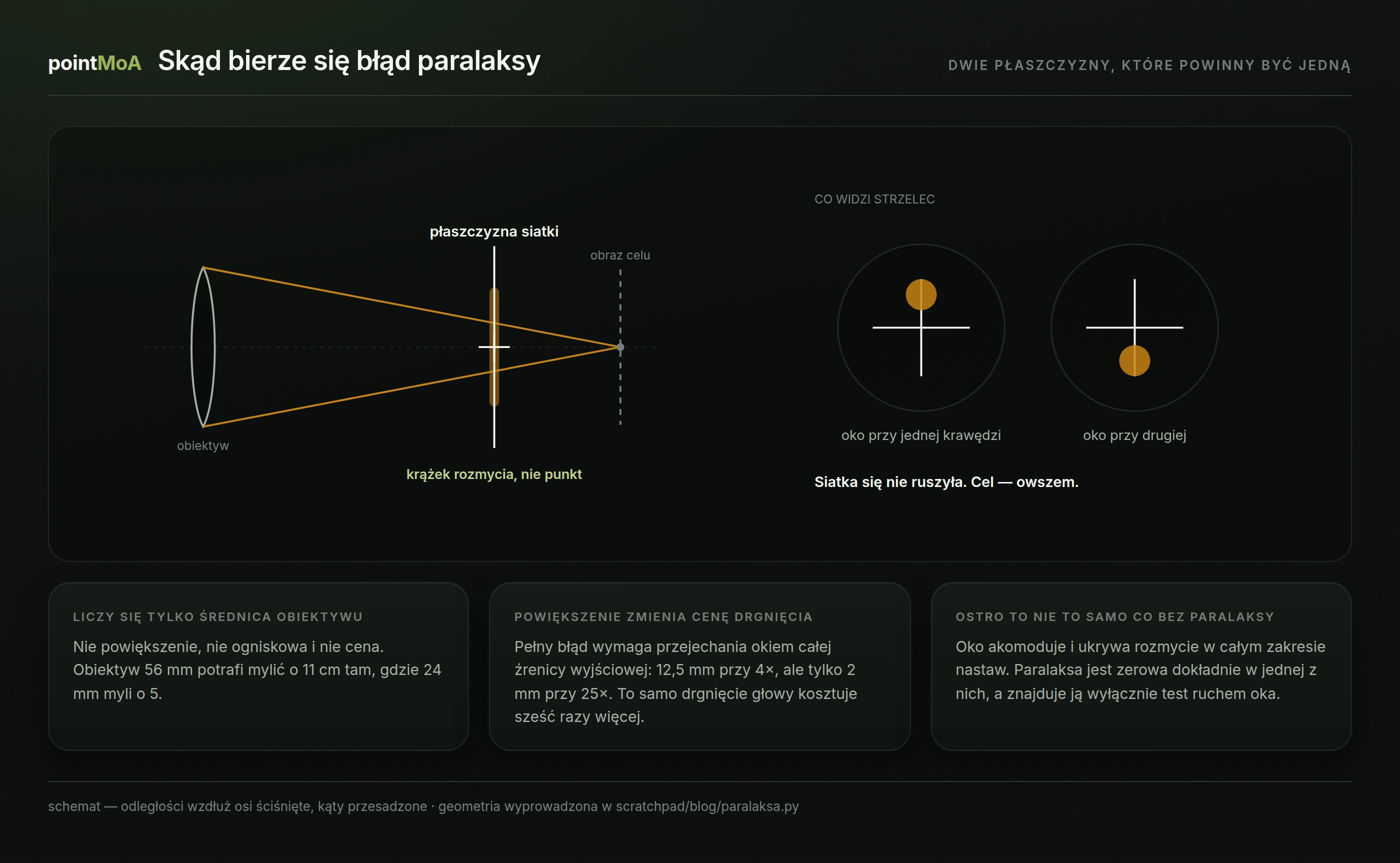

Skąd bierze się błąd

Obiektyw tworzy obraz celu w płaszczyźnie, której położenie zależy od dystansu. Siatka celownicza leży w płaszczyźnie stałej — tej, na którą ustawiono paralaksę.

Kiedy obie płaszczyzny się pokrywają, promienie z jednego punktu celu schodzą się na siatce w punkcie i obraz jest przyszpilony do krzyża. Kiedy się nie pokrywają, ta sama wiązka przecina płaszczyznę siatki w krążku, a nie w punkcie. Oko ustawione przy jednej krawędzi źrenicy wyjściowej wybiera z tego krążka jedną stronę, przy drugiej krawędzi — drugą.

Ile to kosztuje

Z tej geometrii wychodzi wzór prostszy, niż można się spodziewać:

błąd na celu = średnica obiektywu × |1 − dystans ÷ nastawa paralaksy|

Wyprowadziliśmy go i sprawdziliśmy dokładnym śledzeniem promieni przez cienką soczewkę, bez przybliżeń małego kąta. Zgadza się z rachunkiem dokładnym do 0,000 mm na dystansach od 25 do 500 m.

Warto się nad nim zatrzymać, bo nie ma w nim rzeczy, których można by się spodziewać: nie ma powiększenia, nie ma ogniskowej, nie ma jakości szkła. Sprawdziliśmy to osobno — dla ogniskowej 80, 100, 150 i 300 mm wynik wychodzi identyczny.

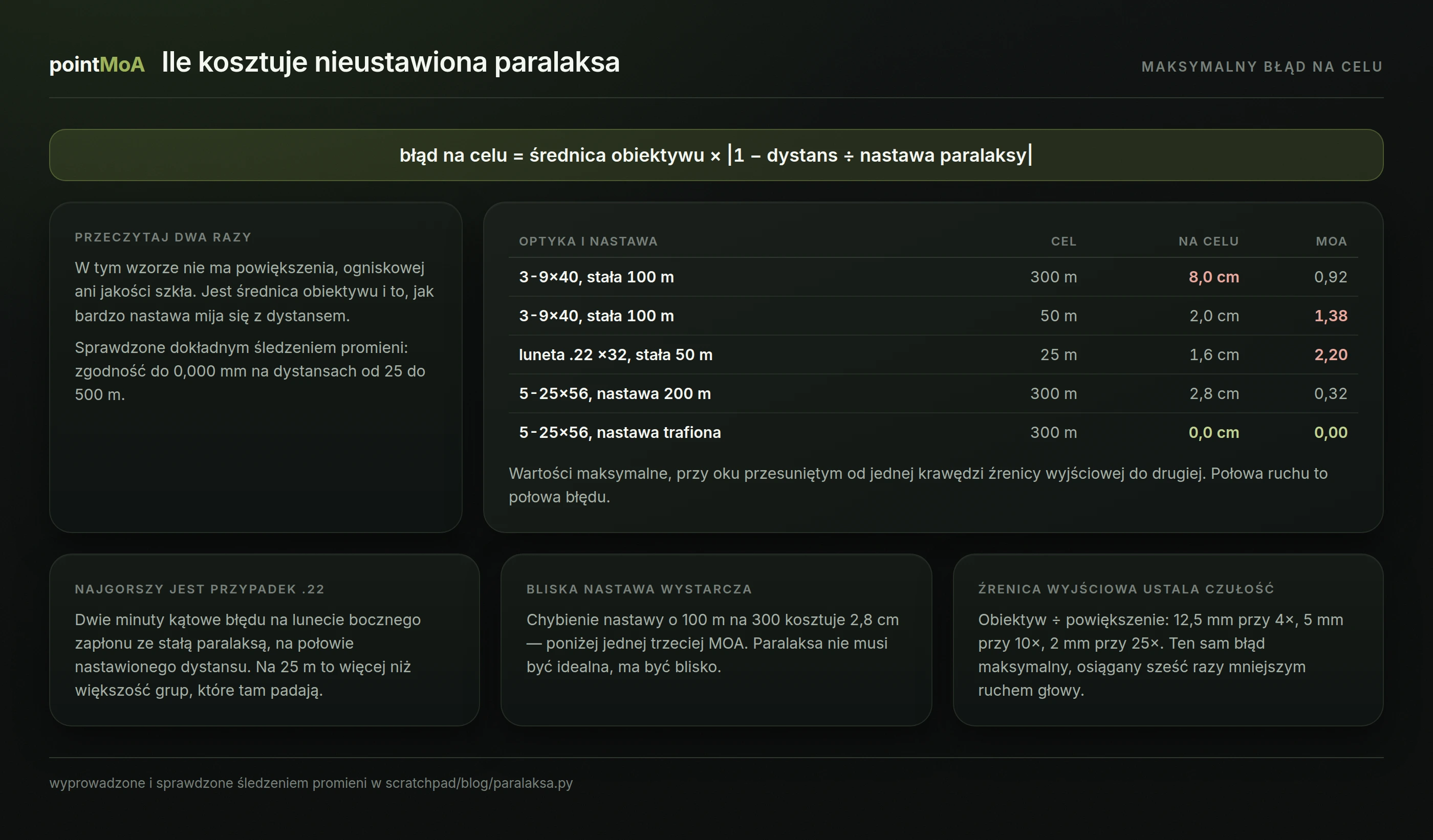

Kilka rzeczy widać w tej tabeli od razu.

Najgorzej wypada luneta bocznego zapłonu ze stałą paralaksą na 50 m, gdy strzelasz na 25 — 2,2 MOA błędu. To więcej niż większość grup, które na tym dystansie padają, więc paralaksa potrafi tam być głównym źródłem rozrzutu.

Nastawa nie musi być idealna. Chybienie o 100 m na 300 kosztuje 2,8 cm, czyli poniżej jednej trzeciej minuty. Paralaksa ma być blisko, nie dokładna co do metra.

Duży obiektyw jest tu wadą, nie zaletą. Przy tej samej nastawie obiektyw 56 mm myli o 11 cm tam, gdzie 24 mm myli o 5.

Powiększenie zmienia cenę drgnięcia

Powiększenia nie ma we wzorze, ale ma je źrenica wyjściowa — średnica obiektywu podzielona przez powiększenie:

Powiększenie	Źrenica wyjściowa (obiektyw 50 mm)
4×	12,5 mm
10×	5,0 mm
25×	2,0 mm

Pełny błąd wymaga przejechania okiem całej źrenicy wyjściowej. Przy 4× potrzeba na to 12,5 mm ruchu głowy, przy 25× wystarczą 2 mm.

Czyli: powiększenie nie zmienia błędu maksymalnego, ale zmienia to, jak łatwo go osiągnąć. Na dużym powiększeniu ten sam nawyk niedbałego przyłożenia policzka kosztuje kilka razy więcej.

Paralaksa to nie ostrość

To rozróżnienie warto zrobić raz i porządnie, bo mylenie obu rzeczy jest najczęstszym powodem, dla którego ludzie „ustawiają paralaksę" i dalej ją mają.

Pierścień dioptrii (na okularze) ustawia ostrość siatki dla Twojego oka. Robi się to raz, na tle nieba albo białej ściany, patrząc krótkimi rzutami oka, żeby oko nie zdążyło zaakomodować.

Pokrętło paralaksy (side focus albo obrotowy obiektyw) przesuwa płaszczyznę obrazu celu na płaszczyznę siatki. Robi się to przy każdej większej zmianie dystansu.

Kłopot w tym, że oko akomoduje i potrafi wyostrzyć obraz celu w całym zakresie nastaw — obraz wygląda dobrze, a płaszczyzny nadal się nie pokrywają. Ostry obraz jest warunkiem koniecznym, ale nie wystarczającym. Jedynym pewnym sprawdzianem jest ruch oka.

Test ruchem oka, krok po kroku

1. Oprzyj broń stabilnie — worki, dwójnóg, cokolwiek, byle nic się nie ruszało. To najważniejszy warunek: jeżeli broń drgnie, test nie znaczy nic.
2. Wyceluj krzyżem w wyraźny punkt na celu.
3. Przesuwaj oko za okularem: góra–dół, potem lewo–prawo. Nie ruszaj bronią, tylko głową.
4. Patrz, czy krzyż pływa po celu. Jeśli tak — paralaksa jest.
5. Pokręć pokrętłem paralaksy i powtórz. Szukasz nastawy, przy której krzyż stoi jak wbity, mimo ruchu głowy.
6. Dopiero na końcu spójrz, czy obraz jest przy okazji ostry. Jeżeli nie, sprawdź dioptrię — to jej sprawa, nie paralaksy.

Podziałka odległości na pokrętle jest wskazówką, nie pomiarem. Producenci kalibrują ją orientacyjnie i potrafi się mylić o kilkadziesiąt metrów. Ufaj temu, co widzisz w teście, a nie liczbie na bębnie.

Optyka bez regulacji

Nie każda luneta ma pokrętło paralaksy. Te bez niego mają nastawę ustaloną fabrycznie — typowo 100 m dla lunet centralnego zapłonu i 50 m dla lunet bocznego zapłonu, choć wartość zależy od modelu i warto ją sprawdzić w danych producenta.

Wtedy zostają trzy rzeczy do zrobienia:

• Powtarzalne przyłożenie policzka. Jeżeli oko zawsze trafia w to samo miejsce źrenicy wyjściowej, paralaksa przestaje być rozrzutem, a staje się stałym przesunięciem — a stałe przesunięcie wchodzi w zero.
• Świadomość, na jakim dystansie strzelasz. Przy nastawie 100 m strzał na 300 m niesie do 8 cm ryzyka; strzał na 100 m — zero.
• Więcej powiększenia to mniejsza tolerancja. Patrz tabela źrenicy wyżej.

Kolimatory to osobny przypadek: ich siatka jest skolimowana w nieskończoności, więc nie ma nastawy paralaksy i nie ma czego ustawiać. Pozostaje ograniczenie geometryczne — przesunięcie oka w oknie przesuwa cel względem kropki o tyle, o ile przesunęło się oko. Dla okna 25 mm to do 2,5 cm na celu, niezależnie od dystansu: 2,5 MRAD na 10 m i 0,25 MRAD na 100 m. Dlatego kolimator jest „bezparalaksowy" tam, gdzie się go używa, i bywa kapryśny na dystansie kilku metrów.

Co paralaksa robi z grupą

Zależy od tego, czy Twoje przyłożenie policzka jest powtarzalne.

Jeżeli nie jest, każdy strzał ma inny punkt celowania w granicach błędu paralaksy. Grupa rośnie. Przy lunecie 3-9×40 ze stałą paralaksą na 100 m, strzelanej na 300 m, to do 8 cm — czyli 0,9 MOA dodanego rozrzutu, tyle, ile wynosi cała grupa niezłego zestawu.

Jeżeli jest powtarzalne, błąd nie rośnie z każdym strzałem — siedzi w jednym miejscu i przesuwa cały środek grupy. Wtedy jest gorzej w inny sposób: wzerujesz go w zestaw. Zero policzone przy nieustawionej paralaksie jest poprawne tylko dla tej jednej pozycji głowy, na tym jednym dystansie. Stąd pozycja paralaksy na liście rzeczy do sprawdzenia przed zerowaniem w poradniku o zerowaniu.

Jak odróżnić jedno od drugiego na tarczy: rozrzut od paralaksy jest losowy we wszystkich kierunkach, tak samo jak zwykły rozrzut, więc pojedyncza grupa tego nie rozstrzygnie. Rozstrzyga test ruchem oka, zrobiony przed strzelaniem. Jak w ogóle mierzyć skupienie, żeby liczby coś znaczyły, opisuje poradnik o pomiarze skupienia.

Najczęstsze błędy

Ustawianie paralaksy na ostrość. Obraz bywa ostry w całym zakresie nastaw. Szukaj nieruchomego krzyża, nie ładnego obrazu.

Test przy niepodpartej broni. Jeżeli broń pływa, wszystko pływa i test nie mówi nic.

Ufanie podziałce na bębnie. To wskazówka, nie pomiar.

Ustawienie dioptrii pod cel, nie pod siatkę. Dioptria jest od siatki. Ustawiona pod cel maskuje paralaksę zamiast ją usunąć.

Zerowanie bez sprawdzenia paralaksy. Najdroższy z tej listy, bo błąd wchodzi do zera i wraca przy każdym następnym strzelaniu.

Najważniejsze w skrócie

• Paralaksa to niepokrywające się płaszczyzny obrazu i siatki, a nie „luźna optyka".
• Błąd na celu to średnica obiektywu × |1 − dystans ÷ nastawa| — bez powiększenia i bez ogniskowej.
• Ostry obraz nie dowodzi niczego; dowodzi go dopiero test ruchem oka przy nieruchomej broni.
• Nastawa ma być blisko, nie idealna: chybienie o 100 m na 300 to poniżej jednej trzeciej MOA.
• Przy stałej paralaksie ratuje powtarzalne przyłożenie policzka — wtedy błąd przestaje być rozrzutem.

Najczęstsze pytania

Czym różni się side focus od obrotowego obiektywu (AO)? Wyłącznie miejscem pokrętła. Side focus jest z boku, przy wieżyczkach, i da się go obsłużyć bez odrywania się od kolby; AO to pierścień na obiektywie. Optycznie robią to samo.

Czy paralaksa zmienia zero? Sama w sobie nie. Ale zero policzone przy nieustawionej paralaksie niesie w sobie jej błąd — i wraca on przy każdej innej pozycji głowy albo innym dystansie.

Do jakiego dystansu ustawiać paralaksę, strzelając na zmiennych odległościach? Do tego, na którym strzał jest najtrudniejszy, czyli zwykle najdalszego. Błąd rośnie z odchyłką nastawy, a najdalszy cel jest zwykle i najmniejszy, i najbardziej wrażliwy.

Czy luneta bez regulacji paralaksy jest gorsza? Nie, jeżeli strzelasz w pobliżu jej nastawy fabrycznej i masz powtarzalne przyłożenie policzka. Robi się gorsza, gdy dystans mocno odbiega od nastawy — patrz tabela wyżej.

Czy kolimator ma paralaksę? Nie ma nastawy i praktycznie nie ma błędu na dystansach, na których się go używa. Zostaje ograniczenie geometryczne rzędu średnicy okna — kilka centymetrów na celu, więc na 10 m jest to sporo, a na 100 m znika w rozrzucie.

Czy paralaksa psuje pomiar skupienia? Tak, jeżeli pozycja głowy zmienia się między strzałami. Dlatego test ruchem oka robi się przed serią, a nie po obejrzeniu tarczy.

---
