Astygmatyzm a kolimator — dlaczego kropka się rozjeżdża

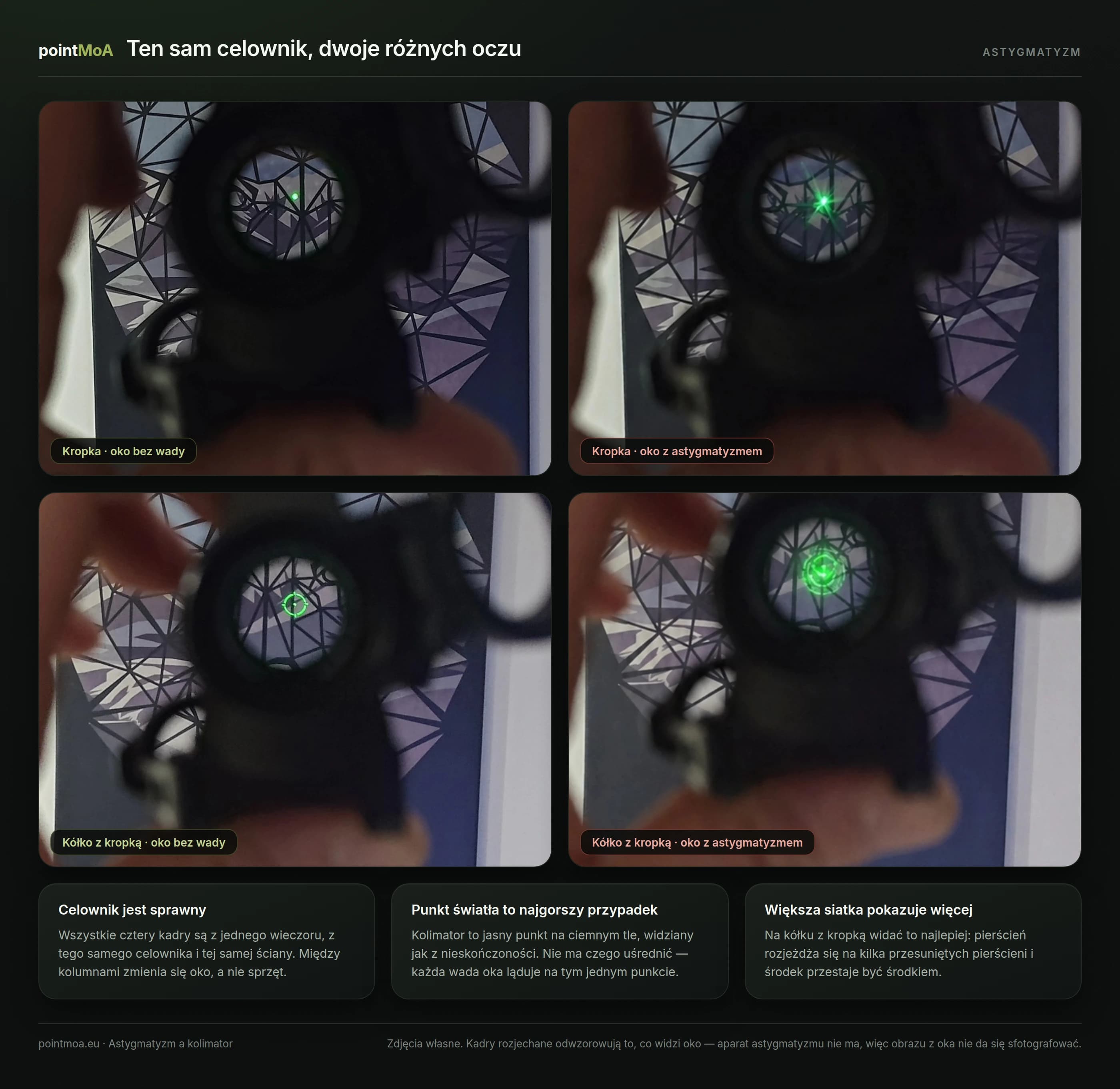

Kupujesz kolimator, włączasz go i zamiast kropki widzisz gwiazdę. Albo kometę z ogonem. Albo kilka kropek obok siebie. Kolega patrzy przez ten sam celownik i mówi, że kropka jest okrągła jak z katalogu.

Celownik jest sprawny. Reklamacja wróci z adnotacją „nie stwierdzono usterki”, bo na przyrządzie pomiarowym ta kropka naprawdę jest okrągła. Rozjeżdża ją twoje oko — najczęściej astygmatyzm.

Czym jest astygmatyzm

Zdrowa rogówka jest wycinkiem kuli: ma ten sam promień krzywizny we wszystkich kierunkach. Rogówka z astygmatyzmem przypomina raczej tylną stronę łyżki — w jednej osi jest bardziej wypukła niż w prostopadłej.

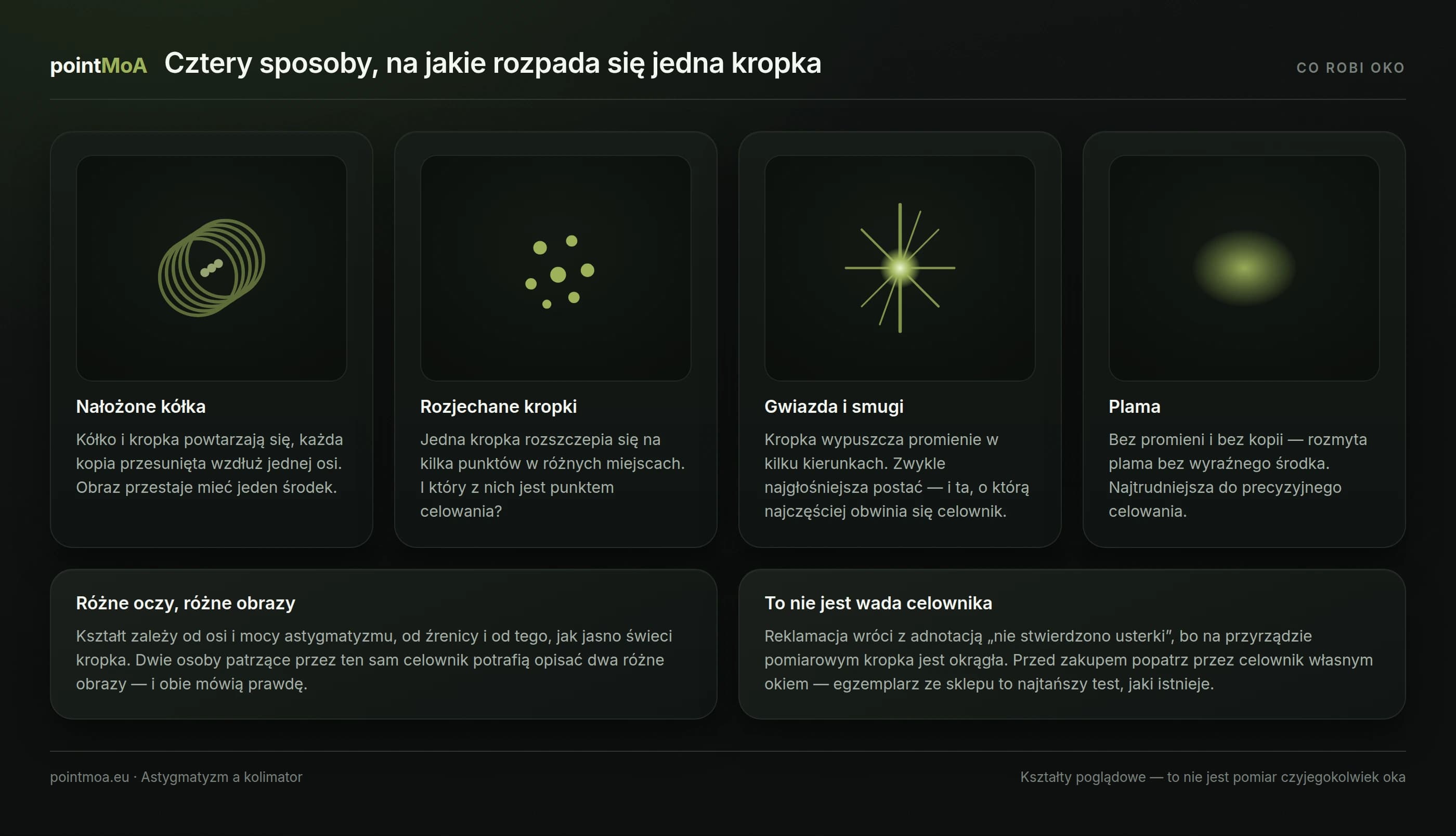

Skutek jest taki, że promienie wychodzące z jednego punktu nie zbiegają się z powrotem w jednym punkcie. Zamiast tego układają się w dwie krótkie kreski, leżące w różnych odległościach od siatkówki i prostopadłe do siebie. W optyce to figura zwana stożkiem Sturma; w praktyce znaczy tyle, że punkt świetlny nigdy nie jest punktem. Zawsze jest kreską, smugą albo gwiazdą — a kierunek tej smugi wyznacza oś wady.

Astygmatyzm opisuje się dwiema liczbami: mocą cylindra w dioptriach i osią w stopniach. Na recepcie wygląda to jak cyl −0,75 ax 170°. Wartości rzędu 0,25–0,5 D większość ludzi przechodzi bez zauważenia: tekst da się czytać, tablice rejestracyjne da się przeczytać, świat jest w porządku.

Do pierwszego wieczoru z kolimatorem.

Dlaczego akurat kropka jest tak bezlitosna

Kolimator pokazuje jasny punkt na ciemnym tle, i to punkt widziany tak, jakby leżał w nieskończoności. To najgorszy możliwy test dla oka:

• Punkt nie ma czego uśrednić. Litera ma krawędzie, cel ma fakturę, a mózg potrafi z rozmytych krawędzi złożyć sensowny obraz. Punkt to jeden piksel — cała wada oka ląduje na nim i nie ma się gdzie schować.
• Kontrast jest ekstremalny. Świecąca dioda na tle nocnej strzelnicy albo ciemnego lasu. Każda smużka wokół niej jest doskonale widoczna.
• Nie ma czego doostrzyć. Obraz siatki wychodzi z kolimatora jako wiązka równoległa. Nie ma pokrętła, nie ma płaszczyzny, na której siatka „leży” — jest tylko twoje oko i to, co ono z tą wiązką zrobi.

Dlatego ktoś, kto przez lunetę widzi świetnie i w życiu nie narzekał na wzrok, przez kolimator widzi kometę.

Dlaczego luneta tego nie robi

Odpowiedź leży w tym, gdzie powstaje siatka.

W lunecie i w celowniku pryzmatycznym siatka jest wytrawiona w szkle i leży w płaszczyźnie ogniskowej. Okular ma regulację dioptryjną, więc obraz siatki można przesunąć tak, żeby wypadł ostro dla twojego oka. Pokrętło koryguje sferę — krótkowzroczność albo nadwzroczność. Cylindra nie skoryguje, ale to i tak jest o jeden problem mniej.

Do tego dochodzi powiększenie. Plama rozmycia na siatkówce ma swój rozmiar niezależnie od tego, na co patrzysz. Kiedy obraz celu i siatki rośnie trzykrotnie, ta sama plama zajmuje trzy razy mniej obrazu. Rozmycie nie znika — przestaje dominować.

W kolimatorze nie ma ani jednego, ani drugiego. Jest dioda, lustro z powłoką odbijającą jej barwę i wiązka równoległa lecąca prosto w twoje oko.

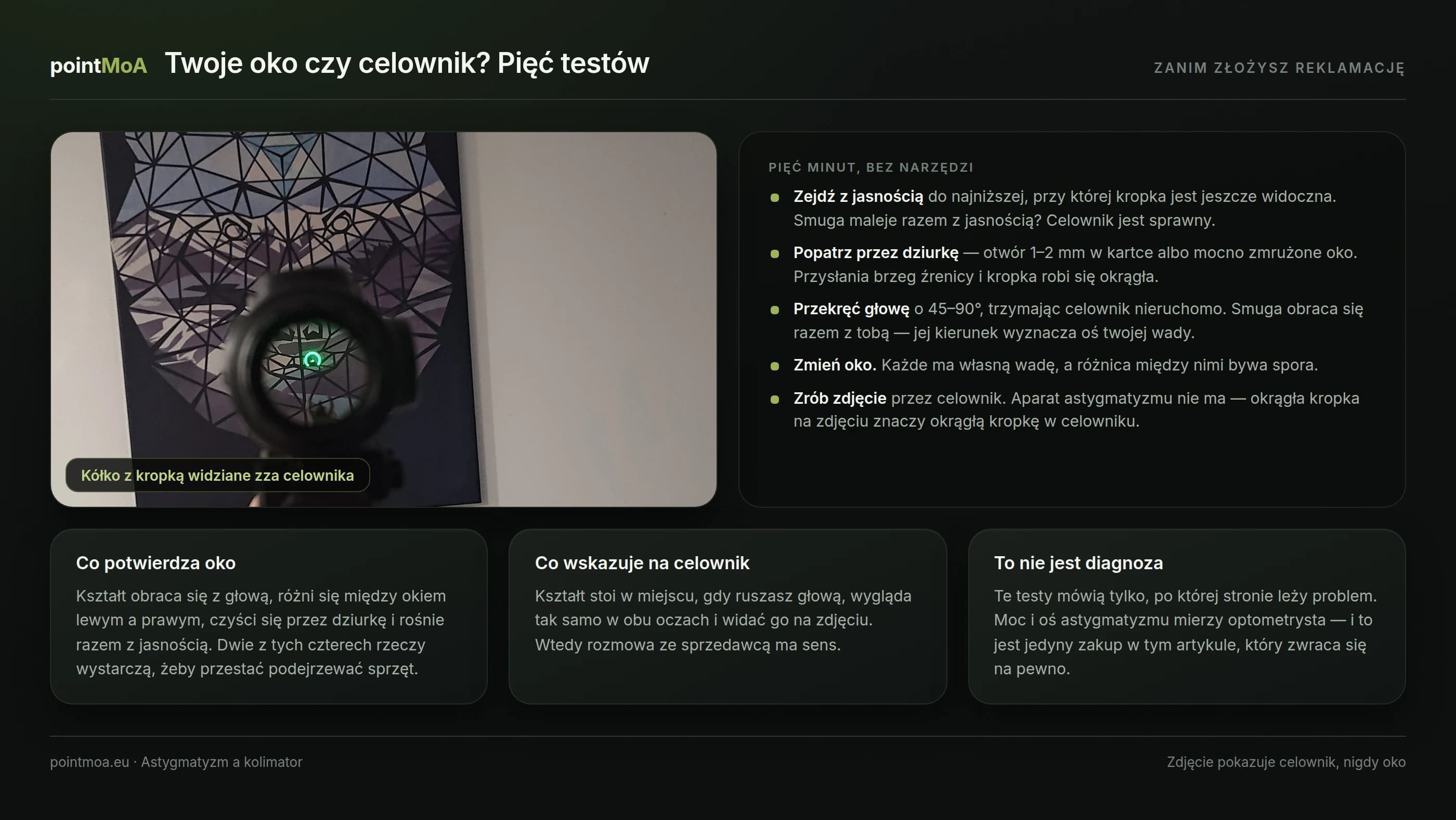

Jak sprawdzić, czy problem jest w oku

Zanim zaczniesz szukać paragonu, pięć testów. Zajmują pięć minut i nie wymagają niczego poza kartką papieru.

1. Zejdź z jasnością. Ustaw najniższy poziom, na którym kropkę jeszcze widać na tle celu. Jeżeli smuga maleje razem z jasnością — celownik jest sprawny, a ty właśnie znalazłeś najtańsze lekarstwo w całym artykule.
2. Popatrz przez dziurkę. Otwór 1–2 mm w kartce, przyłożony do oka, odcina brzeg źrenicy i przepuszcza tylko wąską wiązkę przez środek rogówki. Kropka robi się okrągła? To astygmatyzm, nie celownik.
3. Przekręć głowę. Trzymając celownik nieruchomo, przechyl głowę o 45–90° i patrz, co robi smuga. Obraca się razem z tobą, bo jej kierunek wyznacza oś twojej wady — celownik został w miejscu.
4. Zmień oko. Wady obu oczu bywają różne, czasem bardzo. Kropka okrągła w jednym oku i rozjechana w drugim to rozstrzygnięcie samo w sobie.
5. Zrób zdjęcie. Aparat astygmatyzmu nie ma. Jeżeli na zdjęciu przez celownik kropka jest okrągła, to jest okrągła. Uważaj tylko na ostrość aparatu — telefon lubi łapać ostrość na obudowie celownika zamiast na kropce, a wtedy rozmycie na zdjęciu jest jego, nie twoje.

To wszystko mówi jednak wyłącznie, po której stronie leży problem. Moc i oś astygmatyzmu mierzy optometrysta albo okulista i to jest jedyny wydatek w tym artykule, który zwraca się niezależnie od tego, co potem kupisz.

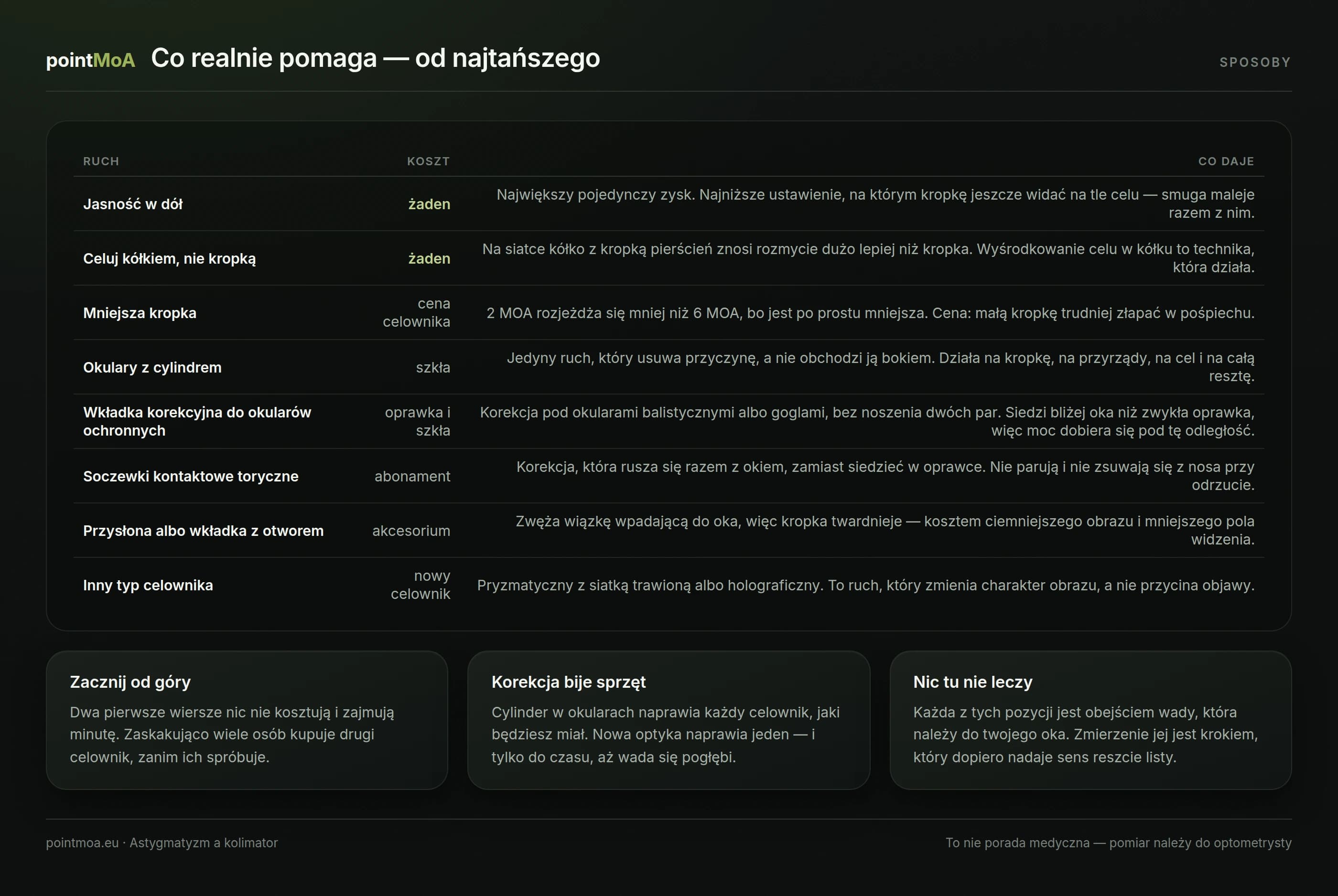

Co realnie pomaga

Jasność w dół

Najprostszy i najskuteczniejszy ruch. Rozmiar plamy rośnie razem z ilością światła, które wpada do oka, więc każdy stopień w dół to mniejsza smuga. Większość ludzi trzyma kolimator o dwa–trzy stopnie za jasno, bo tak ustawiła go w sklepie, pod świetlówką.

Zasada jest prosta: najniższy poziom, na którym kropkę jeszcze widać na tle celu. Nie najwygodniejszy, tylko najniższy.

Celuj kółkiem, nie kropką

Jeżeli twój celownik ma siatkę typu kółko z kropką, masz w zapasie technikę, o której mało kto mówi: pierścień znosi rozmycie znacznie lepiej niż punkt. Ma obwód, ma dwie krawędzie i nawet rozjechany zostawia czytelny środek geometryczny. Wyśrodkowanie celu w kółku bywa dokładniejsze niż celowanie rozmytą kropką — a przy dużym kółku (na przykład 68 MOA, czyli blisko dwa metry na 100 m) to i tak jest technika przewidziana przez producenta.

Wielkości siatek podaje się w MOA i MRAD — jeżeli te skróty nic ci nie mówią, zacznij od artykułu o MOA i MRAD.

Mniejsza kropka

2 MOA rozjeżdża się mniej niż 6 MOA, bo jest po prostu mniej światła do rozjechania. Cena jest jednak realna: małą kropkę trudniej złapać w pośpiechu, zwłaszcza pod stresem i w ruchu. Jeżeli wybierasz między wielkościami, nie kupuj najmniejszej „bo ostrzejsza” — sprawdź, czy nadal znajdujesz ją w oknie w ułamku sekundy.

Korekcja: okulary, wkładki, soczewki

To jedyna droga, która usuwa przyczynę zamiast obchodzić ją bokiem. Cylinder w szkłach poprawia wszystko naraz: kropkę, przyrządy mechaniczne, cel, tablicę wyników i drogę powrotną ze strzelnicy.

Trzy warianty, każdy z własnym haczykiem:

Wariant	Zaleta	Haczyk
Zwykłe okulary korekcyjne	najprościej, masz je już dziś	pod okularami ochronnymi robi się ciasno, dwie pary parują i się przesuwają
Wkładka korekcyjna do okularów ochronnych	korekcja pod jedną soczewką balistyczną, nic nie wystaje	siedzi bliżej oka niż zwykła oprawka — moc trzeba dobrać pod tę odległość
Soczewki kontaktowe toryczne	korekcja rusza się razem z okiem, nic nie paruje	soczewka toryczna musi trzymać orientację; kurz, wiatr i mrużenie oka jej nie służą

Dwie rzeczy, o których warto pamiętać przy okularach na strzelnicę. Po pierwsze, korekcja nie zwalnia z ochrony — szkło ma spełniać normę ochronną (w Europie EN 166, w USA ANSI Z87.1), a zwykłe okulary korekcyjne zwykle jej nie spełniają. Po drugie, moc szkła zależy od jego odległości od oka, więc wkładka montowana tuż przy oku i oprawka na nosie to nie są te same dioptrie. Optyk to policzy, jeżeli mu powiesz, do czego to jest.

Przysłona

Ta sama zasada, co w teście z dziurką: im węższa wiązka wpadająca do oka, tym mniej pracuje brzeg rogówki i tym twardsza kropka. Na rynku są wkładki z otworem i regulowane przysłony montowane za celownikiem. Działają — ale płacisz ciemniejszym obrazem i mniejszym polem widzenia, więc do dynamiki raczej się nie nadają.

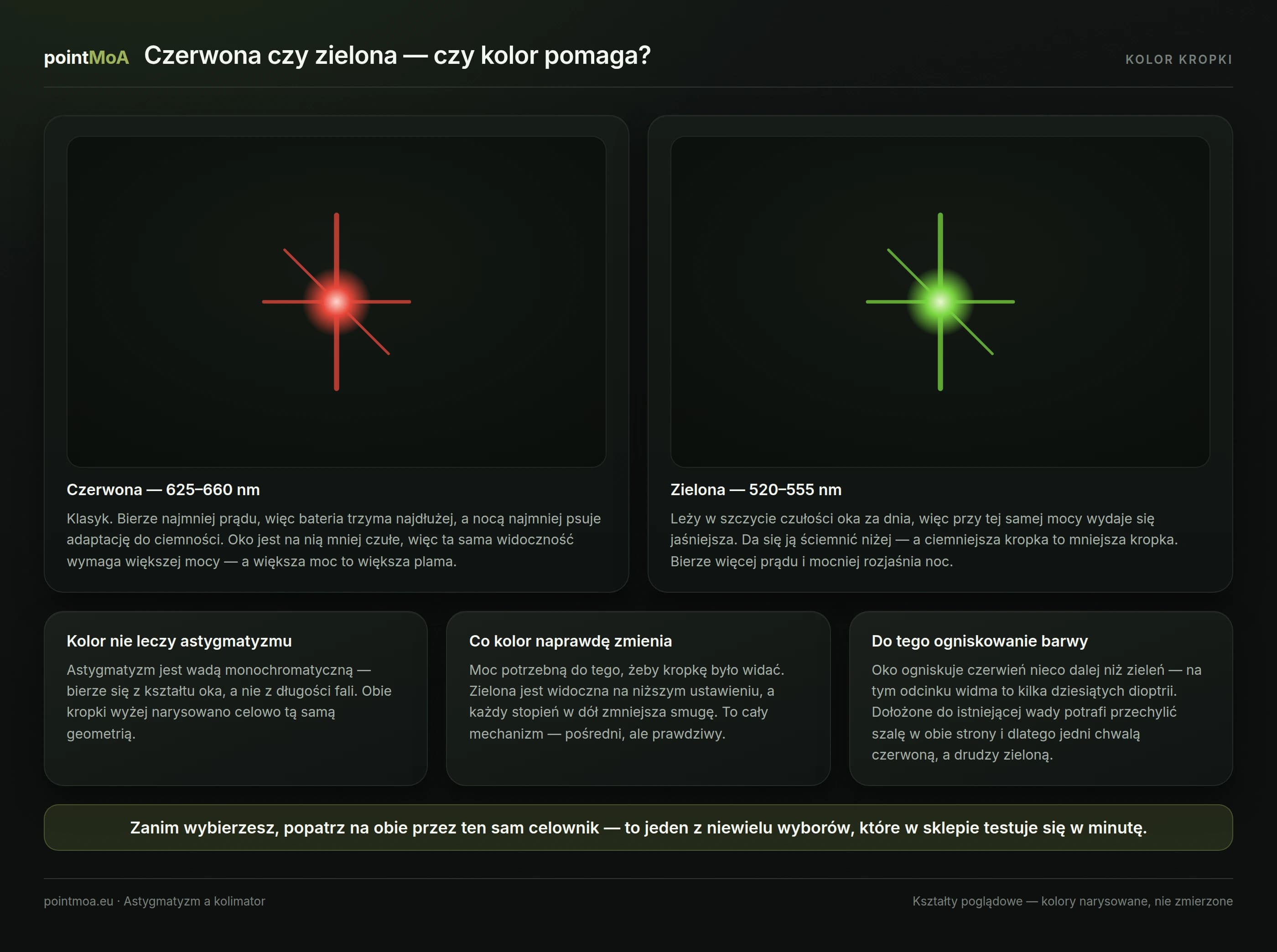

Kolor kropki: czerwona czy zielona

Zacznijmy od tego, czego kolor nie robi: nie usuwa astygmatyzmu. Astygmatyzm jest aberracją monochromatyczną — bierze się z kształtu oka, a nie z długości fali. Zielona kropka rozjedzie się tak samo jak czerwona, jeżeli obie będą świecić tak samo jasno.

Kolor zmienia natomiast dwie rzeczy, które przekładają się na obraz pośrednio, ale realnie.

Czułość oka. Za dnia oko jest najczulsze w okolicy 555 nm, czyli w zieleni. Zielona kropka o tej samej mocy wydaje się więc wyraźnie jaśniejsza od czerwonej — a to znaczy, że można ją ściemnić i nadal widzieć. Każdy stopień w dół to mniejsza plama. Cały mechanizm sprowadza się do tego, że zieleń pozwala pracować niżej na drabince jasności.

Ogniskowanie barwy. Oko ma własną aberrację chromatyczną: ogniskuje czerwień nieco dalej niż zieleń. Na odcinku od zieleni do czerwieni to kilka dziesiątych dioptrii — niewiele, ale dołożone do istniejącej wady potrafi przechylić szalę. Dlatego jedni astygmatycy przysięgają na czerwoną, a inni na zieloną, i obie strony mają rację co do siebie.

Za czerwoną przemawiają z kolei prąd i noc: dioda czerwona pobiera mniej energii (stąd te bajeczne żywotności baterii liczone w latach) i mniej psuje adaptację do ciemności.

Praktyczny wniosek jest jeden i nie da się go zastąpić teorią: popatrz na obie przez ten sam celownik, najlepiej po ciemku. To wybór, który w sklepie sprawdza się w minutę.

Celowniki pryzmatyczne

Jeżeli korekcja nie wchodzi w grę albo nie wystarcza, zmienia się nie ustawienia, tylko klasę celownika. Pryzmatyczny jest w tym towarzystwie najbliżej lunety.

Zamiast układu odwracającego z soczewek ma pryzmat, dzięki czemu przy tym samym powiększeniu jest krótszy. Najważniejsze jest jednak to, co w środku: siatka wytrawiona w szkle, leżąca w płaszczyźnie ogniskowej, z opcjonalnym podświetleniem.

Co z tego wynika dla oka z astygmatyzmem:

• siatka nie jest punktem światła, tylko czarnym wzorem o wyraźnych krawędziach — a krawędź znosi rozmycie nieporównanie lepiej niż punkt;
• okular ma regulację dioptryjną, więc siatkę można wyostrzyć pod swoje oko (sferę — cylindra to pokrętło nie skoryguje);
• powiększenie 3× albo 5× zmniejsza względny udział plamy rozmycia w obrazie;
• podświetlenie można wyłączyć — czarna siatka działa dalej, bez baterii.

Cena jest równie konkretna: krótki i wymagający eye box. Trzeba przyłożyć się powtarzalnie, bo przy złej pozycji głowy obraz znika. Do tego większa masa, węższe pole widzenia i przy powiększeniu efekt tunelu — sprzęt raczej do strzelania świadomego niż do biegania.

Celowniki holograficzne

Holograficzny robi obraz zupełnie inaczej niż kolimator. Zamiast diody odbitej od lustra jest dioda laserowa oświetlająca zapisany hologram siatki; obraz siatki powstaje z rekonstrukcji tego zapisu. Okno jest zwykle prostokątne i duże, a klasyczna siatka to kółko 68 MOA z kropką 1 MOA w środku.

Wielu strzelców z astygmatyzmem opisuje siatkę holograficzną jako znośniejszą od kropki kolimatora. Warto to traktować jako powszechne doświadczenie, a nie prawo fizyki: rozmycie nadal jest twoje i nadal działa. Pomaga natomiast konstrukcja siatki — jeżeli kropka 1 MOA rozjedzie się w gwiazdę, wielkie kółko wokół niej zostaje czytelne i nadal daje punkt odniesienia. To jest ta sama sztuczka, co „celuj kółkiem, nie kropką”, tylko wbudowana w produkt.

Rachunek za to jest wystawiony w watach: laser pobiera znacznie więcej prądu niż dioda, więc żywotność baterii liczy się w setkach godzin zamiast w dziesiątkach tysięcy. Do tego wyższa cena, większa masa i wąski rynek — producentów tej klasy sprzętu jest dosłownie dwóch. Warto też wiedzieć, że holografia ma w tej branży swoją historię: głośna sprawa dryfu termicznego celowników EOTech skończyła się w 2015 roku ugodą w Stanach Zjednoczonych i programem wymiany sprzętu.

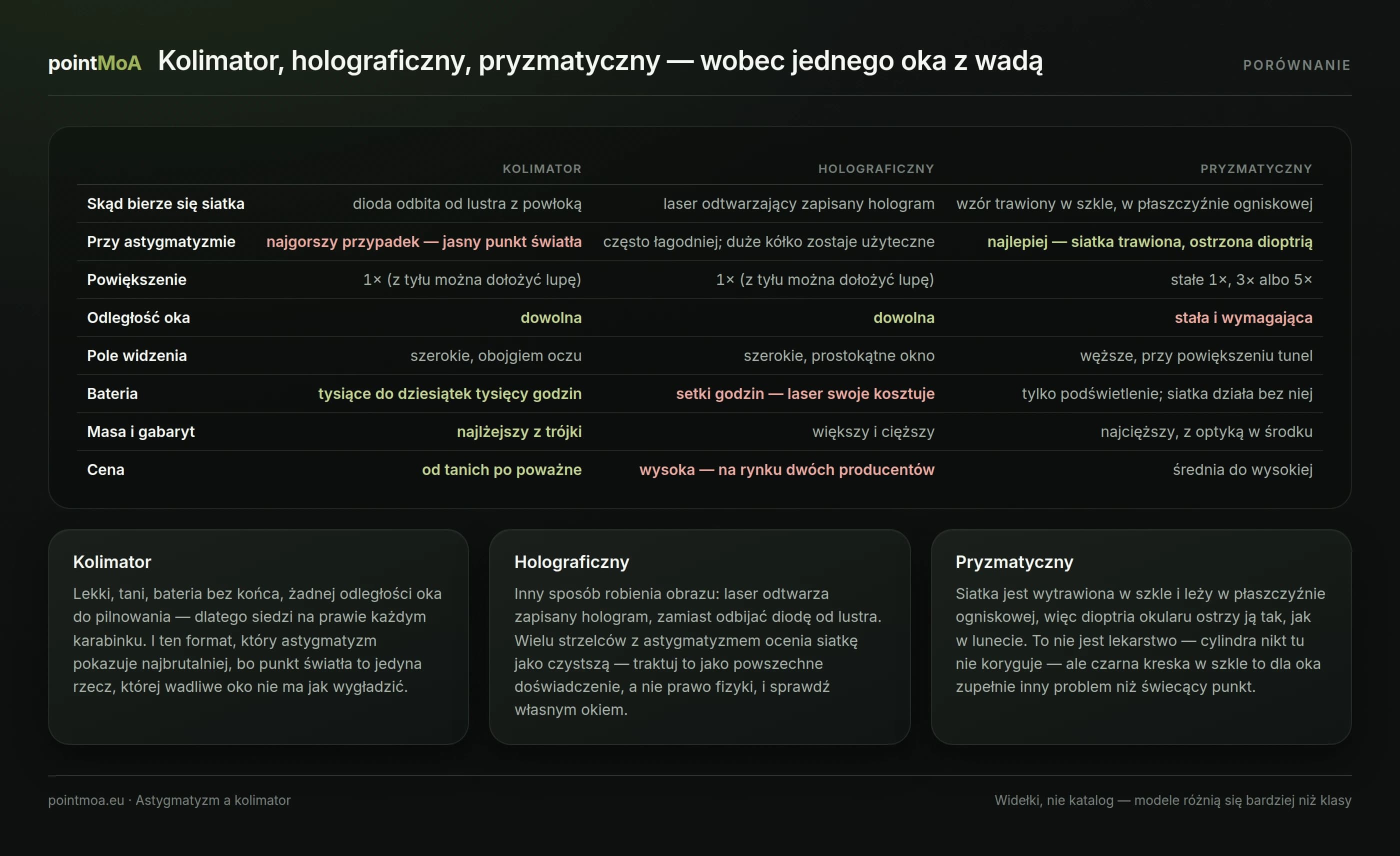

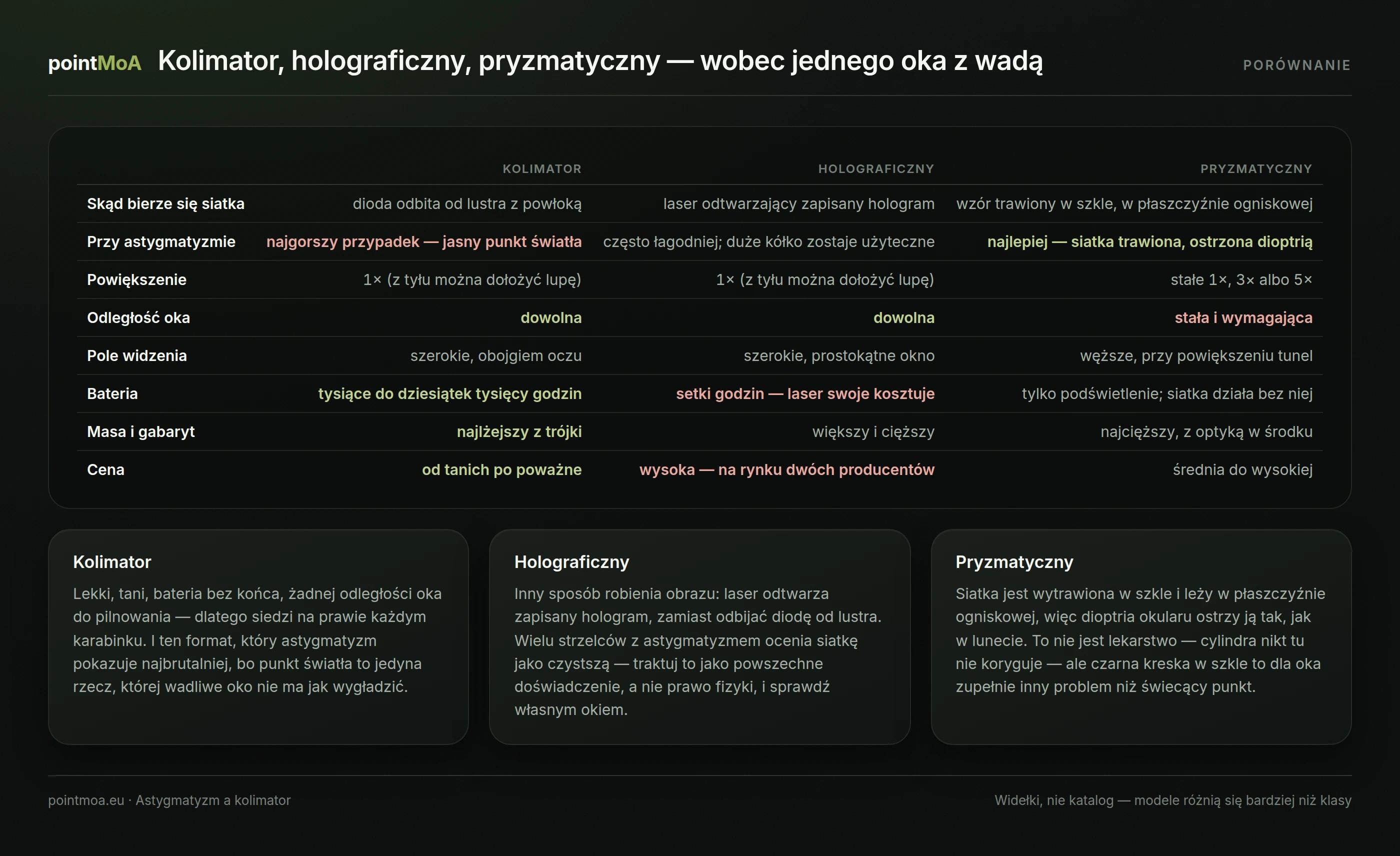

Kolimator, holograficzny, pryzmatyczny — co wybrać

Skrót decyzyjny:

• Masz lekki astygmatyzm i lubisz kolimator — zostań przy nim. Zejdź z jasnością, rozważ mniejszą kropkę i sprawdź korekcję. To zamyka sprawę w większości przypadków.
• Kropka jest nie do użycia, ale chcesz zostać przy 1× — celownik holograficzny albo kolimator z dużym kółkiem. Duża siatka wybacza to, czego mała nie wybacza.
• Wada jest silna, a strzelasz świadomie — celownik pryzmatyczny. Trawiona siatka i dioptria robią różnicę, której nie da się kupić żadnym ustawieniem jasności.
• Chcesz jednego celownika do wszystkiego — luneta zmiennokrotna 1–6× albo 1–8× (LPVO). Ma dioptrię, ma trawioną siatkę i przy 1× nadal nadaje się do bliskich dystansów, choć kosztuje masą i ceną.

Kolejność prób ma znaczenie. Najpierw darmowe (jasność, kółko, drugie oko), potem tanie (korekcja, którą i tak powinieneś mieć), a dopiero na końcu sprzęt. Odwrotna kolejność kończy się szufladą pełną celowników i tym samym okiem, co na początku.

Czego astygmatyzm nie psuje

Warto to powiedzieć wprost, bo pierwszy wieczór z rozjechaną kropką bywa demotywujący.

Astygmatyzm nie odbiera ci strzelania. Nie psuje lunety w tym samym stopniu, nie psuje przyrządów mechanicznych (choć i one się rozmywają — po prostu mają krawędzie, a nie punkty), nie zmienia balistyki i nie ma wpływu na to, gdzie leci pocisk. Zmienia jedną rzecz: jak wygląda punkt celowania. Reszta jest kwestią doboru sprzętu i techniki.

Znam wynik tej rozmowy z góry, bo powtarza się w każdym klubie: człowiek z rozjechaną kropką najpierw obwinia celownik, potem siebie, a na końcu idzie do optometrysty i wraca z rozwiązaniem, które było dostępne od początku.

Podsumowanie

• Rozjechana kropka to najczęściej astygmatyzm, a nie wada celownika. Punkt świetlny na ciemnym tle jest najostrzejszym testem wzroku, jaki masz w domu.
• Pięć testów (jasność, dziurka, obrót głowy, drugie oko, zdjęcie) rozstrzyga w pięć minut, po której stronie leży problem.
• Jasność w dół i celowanie kółkiem nic nie kosztują i dają najwięcej.
• Korekcja usuwa przyczynę i działa na cały sprzęt, jaki będziesz miał. Wkładka do okularów ochronnych rozwiązuje problem dwóch par naraz.
• Kolor nie leczy astygmatyzmu — pozwala tylko zejść niżej z jasnością (zielona) albo dłużej pracować na baterii i nie psuć nocy (czerwona).
• Pryzmatyczny to trawiona siatka i dioptria; holograficzny to duże kółko i inny charakter obrazu; kolimator to lekkość, cena i bateria.
• Astygmatyzmu nie diagnozuje się w internecie ani na strzelnicy. Ten artykuł nie jest poradą medyczną — moc i oś wady mierzy optometrysta.
